一、何谓电流互感器
电流互感器（Current transformer 简称CT）的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。

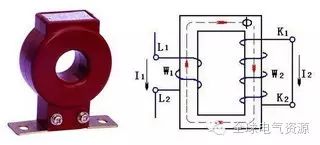

电流互感器是一种特殊的变换器，它的二次电流正比与一次电流。电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中。
在工作时，它的二次侧回路负载阻抗很小，当二次回路开路时，U将上升到危险的幅值，不但影响流变的准确度，也肯能损坏二次回路的绝缘，烧毁电流互感器铁芯。所以电流互感器二次侧不可开路。
二、电流互感器分类
1.按装设地点分：户内式、户外式。一般35kV以上采用户外式。
2.按照绕组匝数分：单匝式、多匝式
3.按照高、低压耦合方式分：无线电电磁波耦合、电容耦合和光电耦合式。

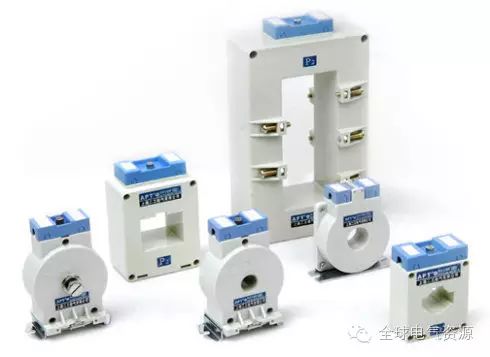

4.按安装方式分：
贯穿式电流互感器：用来穿过屏板或墙壁的电流互感器。
支柱式电流互感器：安装在平面或支柱上，兼做一次电路导体支柱用的电流互感器。
套管式电流互感器：没有一次导体和一次绝缘，直接套装在绝缘的套管上的一种电流互感器。
母线式电流互感器：没有一次导体但有一次绝缘，直接套装在母线上使用的一种电流互感器。
5.按用途分：
测量用电流互感器：电流互感器的测量绕组，在正常工作电流范围内，向测量、计量等装置提供电网的电流信息。
保护用电流互感器：电流互感器的保护绕组，在电网故障状态下，向继电保护等装置提供电网故障电流信息。
6.按绝缘介质分：
干式电流互感器：由普通绝缘材料经浸漆处理作为绝缘。
