一、双色图解楼宇变电所高压开关设备控制线路
楼宇变电所高压开关设备控制线路是一种应用在高层住宅小区或办公楼中的变电控制线路，其内部采用多个高压开关设备对线路的通断进行控制，从而为高层的各个楼层进行供电。

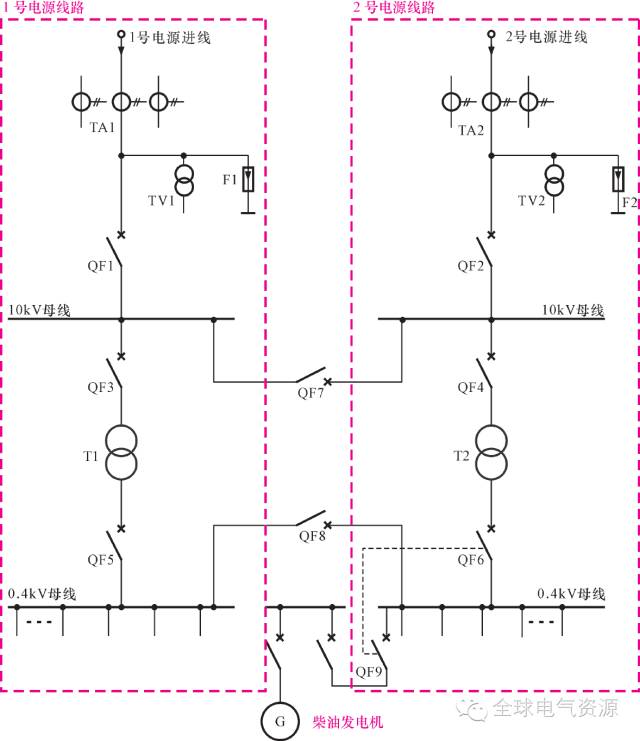

图1 典型楼宇变电所高压开关设备控制线路
图1所示为典型楼宇变电所高压开关设备控制线路。
典型楼宇变电所高压开关设备控制线路主要是由1号电源线路和2号电源线路等构成的。
该线路中高压断路器QF1～QF4、低压断路器QF5～QF9、电流互感器TA1/TA2、电压互感器TV1/TV2、避雷器F1/F2、电力变压器T1/T2等为楼宇变电所高压开关设备控制的核心。
11号电源线路的工作过程
图2所示为1号电源线路的工作过程。
