1找到高压开关设备控制线路的主要部件和元器件

高压开关设备控制线路是指在高压环境下工作的线路和设备，一般应用在传输和分配高压电的场合，如高压变电所、高压变电站、高压配电柜等。

不同的控制线路，所采用的高压开关设备和线路结构也不尽相同，也正是通过对这些设备、线路部件和元器件的巧妙连接和组合设计，使得高压开关设备控制线路可具有不同功能，并适用于不同的场合和环境。

图3-1　典型的高压开关设备控制线路

图3-1所示为典型的高压开关设备控制线路。

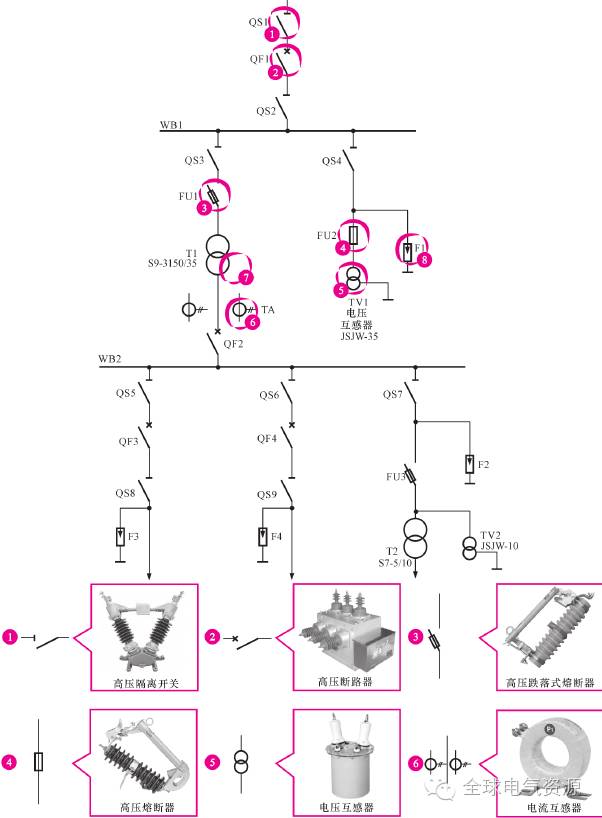

图3-2　典型高压开关设备控制线路中主要部件和元器件的符号及线路连接关系

图3-2所示为典型高压开关设备控制线路中主要部件和元器件的符号及线路连接关系。

• 高压隔离开关用字母“QS”标识，在线路中用于隔离高压，保护高压电气设备的安全，需与高压断路器配合使用。

• 高压断路器用字母“QF”标识，是高压供配电线路中的保护装置，当高压供配电的负载线路中发生短路故障时，高压断路器会自行断路进行保护。

• 高压跌落式熔断器用字母“FU”标识，当出现过电流熔断时会自动脱落。它具有弹性辅助触点及灭弧罩，可以与隔离开关配合使用。

• 高压熔断器用字母“FU”标识，用于保护高压供配电线路中的设备安全，当高压供配电线路中出现过电流时，高压熔断器会自动断开线路。

• 电压互感器用字母“TV”标识，是一种把高电压按比例关系变换成100V或更低等级的标准次级电压的装置，与电压表、电流表连接，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。

• 电流互感器用字母“TA”标识，是一种将大电流转换成小电流的变压器，是电力系统的重要组成部分，它被广泛应用于继电保护、电能计量、远方控制等方面。

• 电力变压器用字母“T”标识，在高压供配电线路中用于实现电能的输送、电压的变换。在远程传输时，电力变压器将发电站送出的电源电压升高，以减少在电力传输过程中的损失，便于长途输送电力；在用电的地方，电力变压器将高压降低，供用电设备和用户使用。

避雷器用字母“F”标识，是一种具有漏电保护功能的开关，是在供电系统受到雷击时的快速放电装置，可以保护变配电设备免受瞬间过电压的危害。避雷器通常用于带电导线与地之间，与被保护的变配电设备为并联状态。图3-3所示为典型高压开关设备控制线路中主要部件和元器件的实物及连接图。
