从以下八个方面图文解读电气安装工艺控制标准：

一、盘、台、开关柜安装

二、电缆桥架施工

三、电缆敷设及接线施工

四、架空线及设备跳线施工

五、电力变压器安装

六、电气母线安装

七、防火封堵施工

八、成品保护意识

一、盘、台、开关柜安装工艺控制标准

1.1按设计图纸并根据厂家资料、尺寸误差要求制作盘底座。

1.2立盘的工艺标准应符合设备厂家要求。

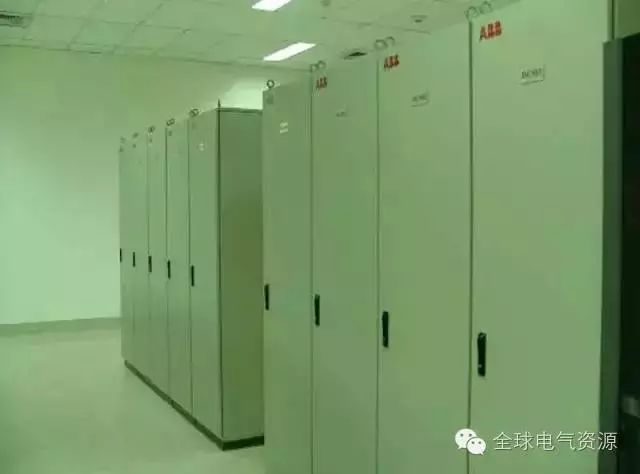

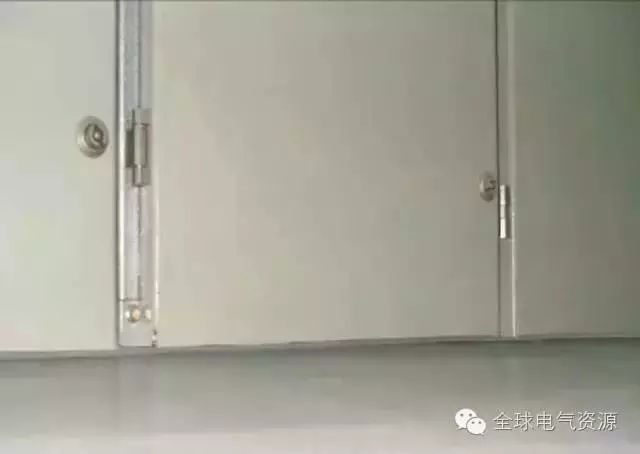

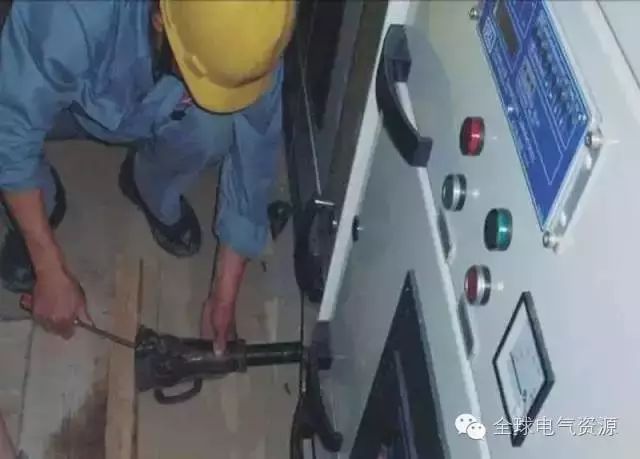

盘柜位置偏差校正

盘柜基础与地面标高差一致

1.2.1盘、台底座连接接地地网、盘、台接地采用接地箱单点接地。

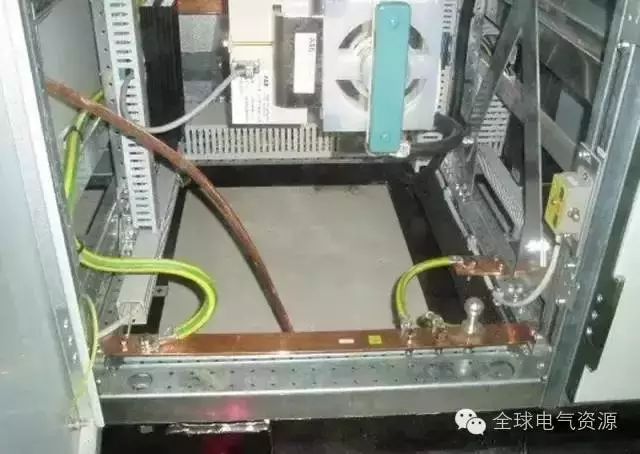

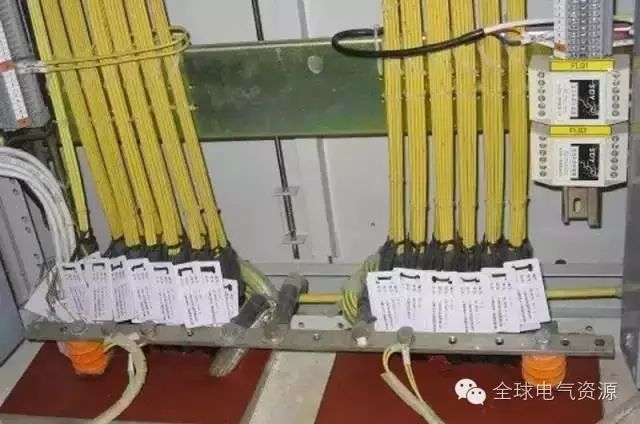

盘柜接地

1.2.2盘、台立好盘后，必须包好防止盘内进灰尘，运行中烧坏卡件。

主控电子柜

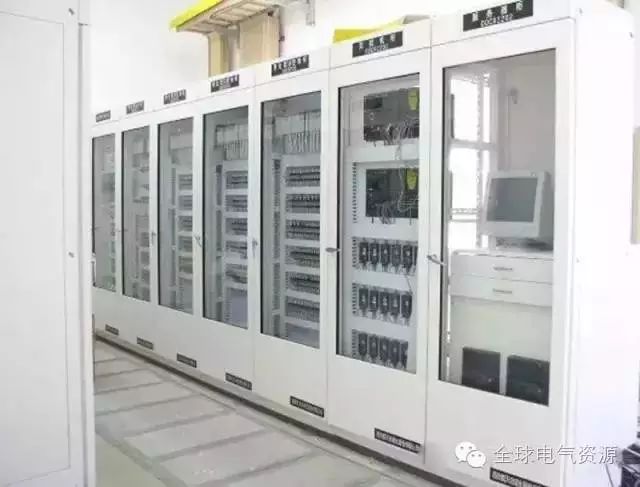

电子设备配电柜

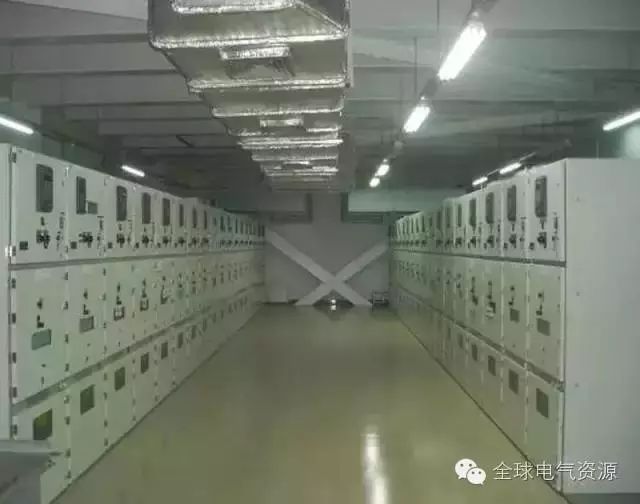

6KV手车式开关柜

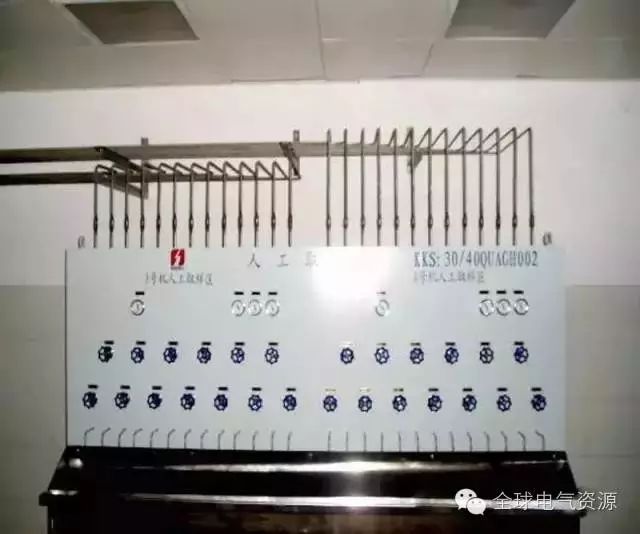

汽水分析站人工取样盘

二、电缆桥架施工工艺控制标准

2.1根据设计院图纸
