产品概述：

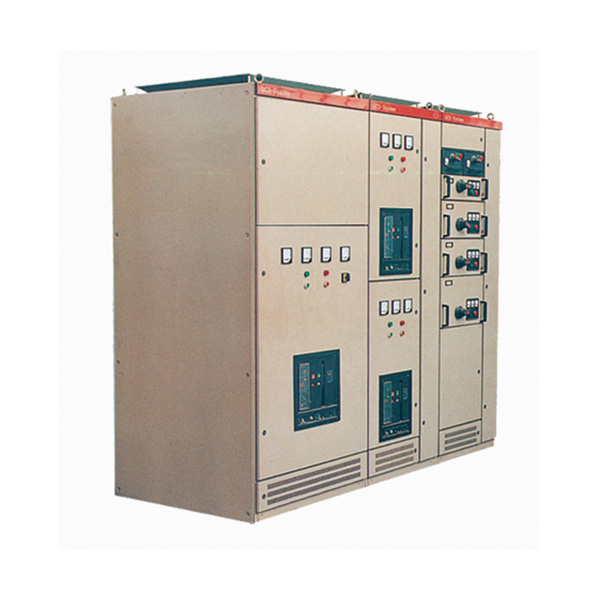

该装置是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置与1996年7月在上海通过了两部联合主持的鉴定。受到生产制造单位和电力使用部门的重视和肯定。装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统，在大型发电厂石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）HZ、额定工作电压为400（600），额定电流为4000A及以下低压配电系统的配电、电动机控制、无功功率补偿和照明用。
功能特点：
1、提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
2、功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其他单元工作，使故障局限在最小范围。
3、母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。
4、MCC柜单柜的回路数量最多至22回路，充分考虑了电力系统的需求，以及住宅小区、商业区的供电需求。
5、装置与外部的电缆的连接在电缆隔室中完成，电缆可以上进下出。零序电流互感器置电缆室内，使安装维修方便。
6、同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可以部分降低对元器件短路强度的要求。
7、抽屉单元有足够数量的二次接插件（1单元及以上为32对，1/2单元为20对），可满足计算机接口和自控回路对接点数量的要求。
使用条件：
周围空气温度不高于+55℃，不低于-5℃；且24小时内平均温度不大于+35℃；
空气清洁、相对湿度在最高温度为+40℃时且不超过50%，在较低温度时允许有较高的相对湿度；
海拔高度不超过2000m；
本装置适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24小时）可达+70℃。在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。
主要性能参数：
|
项目
|
参数
|
|
主电路额定电压（V）
|
交流400、600
|
|
辅助电路额定电压（V）
|
交流220、380（400）
直流110、220
|
|
额定频率（Hz）
|
50（60）
|
|
额定绝缘电压（V）
|
660（1000）
|
|
额定电流（A）
|
水平母线
|
≤4000
|
|
垂直母线（MCC）
|
1000
|
|
母线额定短时耐受电流（KA/1s）
|
50、80
|
|
母线额定峰值耐受电流（Ka/0.1s）
|
105、176
|
|
工频试验电压（V/1min）
|
主电路
|
2500
|
|
辅助电路
|
1760
|
|
母线
|
三相四线制
|
|
