1、概述
1.1 ANSVC低压无功功率补偿装置介绍
ANSVC低压无功功率补偿装置适用于频率50Hz电压0.4kV电网的无功功率自动补偿；它集无功补偿、电网监测于一体，不但可以通过投切电容器组来补偿电网中的无功损耗，提高功率因数，降低线损，从而提高电网的负载能力和供电质量；同时还能够实时监测电网的三相电压、电流、功率因数等电量参数。
1.2 无功补偿的重要性
一般来说，使用无功补偿装置来提高功率因数的意义体现在两个方面：一是可以减少输电线路上的功率损失；二是可以充分发挥电力设备（如电机、变压器等）的潜力。因为用电电器总是在一定电压和一定有功功率下工作，如果功率因数较低，就要用较大的电流来保障用电器正常工作，输电电流变大，导致线路损耗增加。此外，任何电力设备工作时总是工作在一定的额定电压与额定电流内，超过额定电压值，会威胁设备的绝缘性能；工作电流超过额定值，会使内部温升过高，从而降低了设备的使用寿命。对于一些发电设备而言，功率因数的提高能大大增加效率，例如：一台发电机容量为1500kW，当电力系统的功率因数由0.6上升至0.8时，就可以使实际发电能力提高到3000kW。
1.3 无功补偿的效益
● 功率因数过低会受到电力部门的处罚甚至会中断企业用电
高压供电的工业用户和高压供电带有负荷调压装置的电力用户，功率因数为0.90以上。其他100kVA （ kW ）及以上电力用户和大、中型电力排灌站，功率因数为0.85以上。凡功率 因数达不到上述规定的用户，电力部门会对其加收额外的电费，即：力率电费（罚款）。
● 电力系统缺乏无功功率时就会造成生产效率降低，生产成本变高
当功率因数较低时，设备的电压变化大，无功损耗也大，设备老化加速，容易造成设备使用寿命缩短，影响设备运行。
● 降低变压器及电气网络设备的线损
线路传送的视在功率不变，功率因数低将直接增加变压器和传输线路的损耗，直接增加电力费用支出。
1.4 执行标准
GB/T 7251.1-2013 《低压成套开关设备和控制设备第1部分》
GB/T 14549-1993 《电能质量：公用电网谐波》
GB/T 15543-2008 《电能质量：三相电压允许不平衡度 》
GB/T 18481-2001 《电能质量：暂时过电压和瞬态过电压》
GB/T 15576-2008 《低压无功功率静态补偿装置总技术条件》
2、产品介绍
2.1 工作原理
ANSVC低压无功功率补偿装置并联在整个供电系统中，能根据电网中负载功率因数的变化控制电力电容器投切进行补偿。其原理为：ANSVC低压无功功率补偿装置通过CT采集电流、电压信号，通过无功补偿控制器计算，计算出投切电容器的最佳方案，通过无触点开关控制各组电力电容器投切。如下图所示：
.jpg)
2.2 型号说明
.jpg)
2.3 技术参数
.jpg)
2.4 产品特点

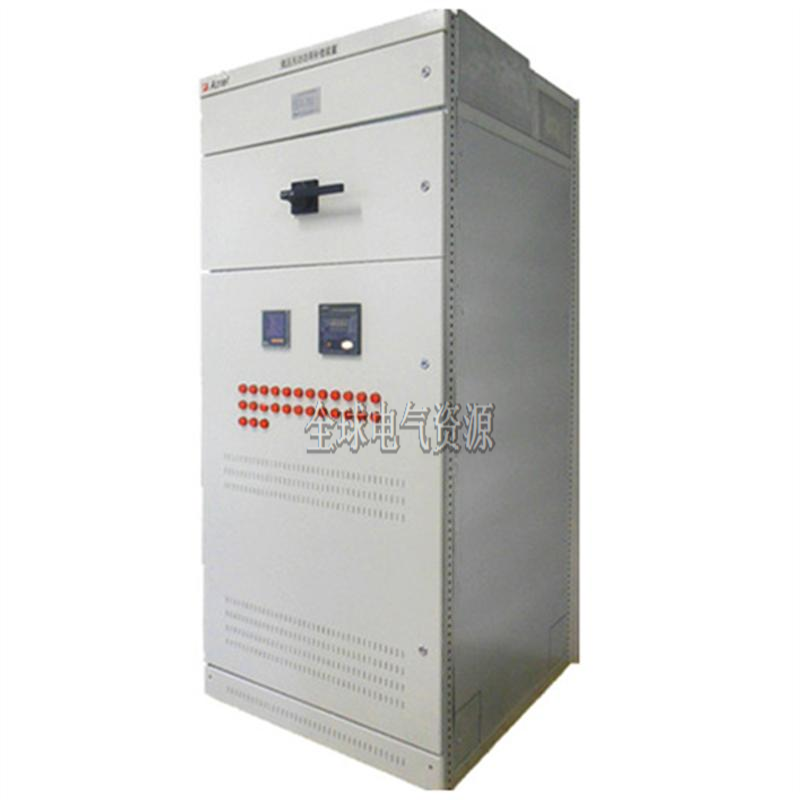

● 装置柜体采用框架拼装式结构，表面喷塑或钝化处理，外观整洁美观、耐老化、抗腐蚀、高寿命。.jpg)
● 结构设计紧凑合理，模块化设计，布线整齐大方，维护方便。
● 装置柜体可独立安装或与其它柜体拼柜安装。
● 多种补偿形式：三相共补、三相分补、共补+分补三种形式。根据电网的实际情况，兼顾补偿效果和成本，合理选用补偿形式。充分解决补偿无功和三相不平衡之间以及三相分补和成本之间的矛盾。
● 使用串联电抗器保护电容器，可根据用户现场具体电网背景定制方案。
● 控制器具有多回路循环或编码投切运行方式，能有效地避免分组投切时个别电容投切过于频繁的问题，实现最优控制。
● 具有数据采集功能和标准的通信接口，可实现远程实时监测和计算机联网管理。
● 采用无触点开关进行投切电容，过零投入，既没有投切涌流又有良好的散热机制，更不会产生谐波注入，可靠性高。
● 具备电力参数监测、采集和统计功能。
2.5 结构与尺寸
.jpg)
