用途及特点

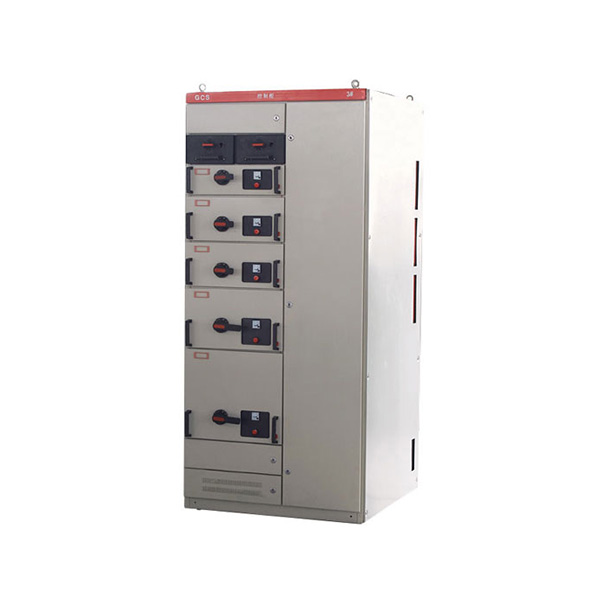

1、GCS115 低压抽出式开关柜适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。

2、在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合能满足与计算机接口的特殊需要。

3、该型开关柜是根据电力主管部门，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。可以作为低压抽出式开关柜的换代产品使用。

4、开关柜符合 GB7251 《低压成套开关设备》及 Q/YDJ030-2002 《 GCD115 低压抽出式开关柜 》等标准。

主要技术参数

1、额定绝缘电压 交流 660 （ 1000 ） V

2、额定工作电压 主电路 交流 380 （ 660 ） V

辅助电路 交流 380 、 220V

直流 220 、 110V

3、额定频率 50Hz

4、水平母线额定电流 ≤ 3200A

5、垂直母线额定电流 1000A

6、额定峰值耐受电流（0.1S） 105kA

7、额定短时耐受电流（1S） 50kA
