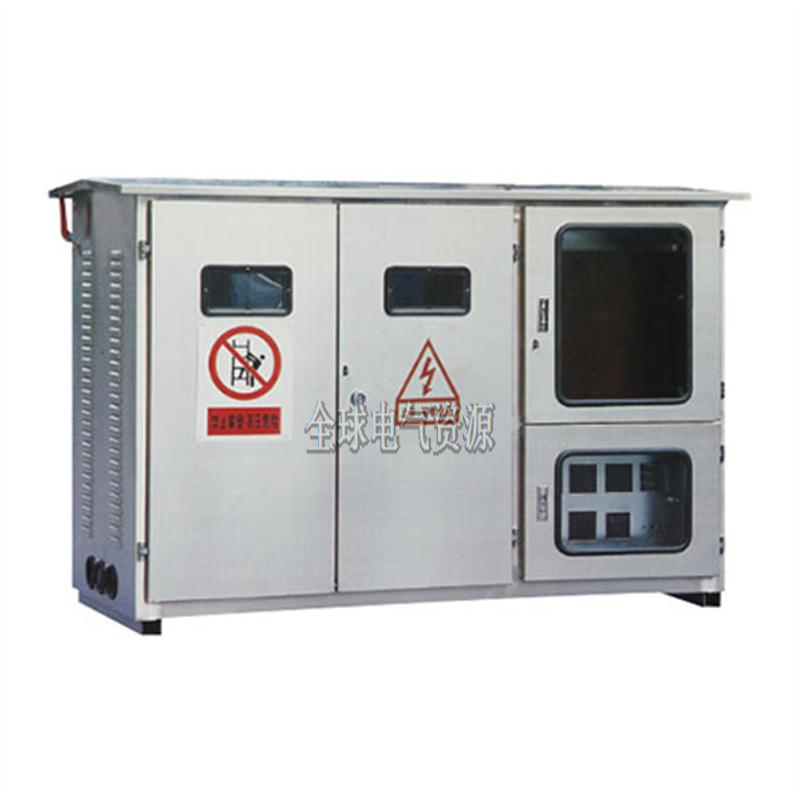

JP-综合配电柜

产品概述

JP综合配电柜包括配变低压出线开关、计量、综合信息采集器等，具有过负荷及三相短路保护功能，具备配变在线综合监测功能、在线电能质量监测分析功能。低压电力配电箱装置使用寿命不低于20年。

使用条件

安装地点：户外杆上，倾斜度 : ＜ 3°，考虑变台上的安装金具的连接。

环境温度：-40℃～ +40℃；最大日温差：25℃

相对湿度：日平均值不大于 95%；月平均值不大于 90%

海拔高度：≤ 1000 米

风压 : 不大于 700 Pa

地震烈度：8 度

环境污秽等级：Ⅳ 级

防护等级：IP33

主要功能及指标要求

测量范围：电压 0.75~1.25Ue、电流 0~1.2Ie

系统测量精度：在测量范围，电压、电流测量精度不低于 0.5 级；在 0.5~1 时，功率因数测量精度不低于 0.5 级；视在功率、有功功率、无功功率计算精度不低于 1.0 级。

噪音：不大于 30dB；

控制元件存储容量：应能保存不少于 62 天的所有测量数据。

综合柜所有定值的整定级差：电流按 0.1A、电压按 1V、时间按 1 秒设定。

综合柜的工作电源由配电变压器低压电源提供，当外接电源中断，监测仪内原定值及基础数据能存储保持两个月以上不丢失，且时钟运行正常。

外形及安装尺寸
