概述

XL型动力配电箱用于发电厂及工矿企业,交流频率50Hz、交流电压500V以下IT系统，TN-C系统，TT系统（原称三相三线、三相四线电力系统）作动力、照明配电用。

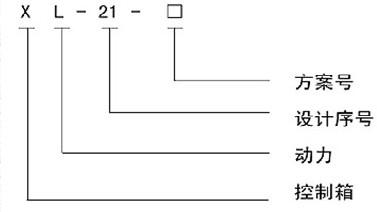

型号及含义

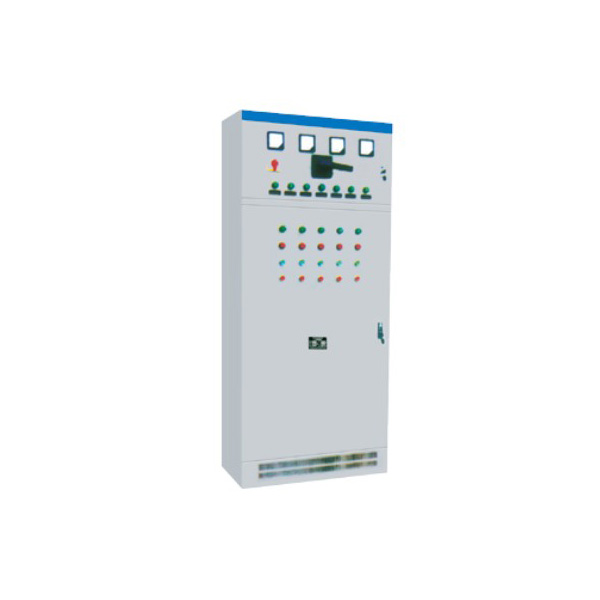

结构特点

XL型低压动力配电箱系密封式，外壳用钢板弯制而成，刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用，配电箱前面装有一只电压表,指示汇流母线间的电压，配电箱前面有门，门打开后,配电箱内全部设备敞露，便于检修维护。

XL型低压动力配电箱均采用国内自行设计的新型组件，具有结构紧凑，检修方便，线路线路方案可以灵活组合等特点，配电箱除了装有空气断路器和熔断器作为断路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。

XL型低压动力配电箱均执行 GB 7251.1-2005标准 ，防护等级为IP40，点焊接结构，单扇开门，也可以根据用户需要而定。

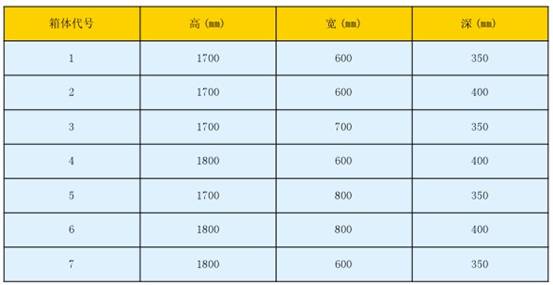

外形尺寸示意图

正常使用环境条件

1、环境温度不高于+45℃，不低于－25℃

2、相对湿度20℃±5℃时不超过95%，无凝露。

3、海拔高度超过2000米时相应降低容量。

4、没有导电粉尘，腐蚀性气体、易燃易爆物。

5、抗震能力小于5级。

订货须知

1、一次方案图

3、二次原理图

4、设备布置图

5、主要元器件的型号规格品牌

6、柜体的喷涂颜色
