一、产品概述：

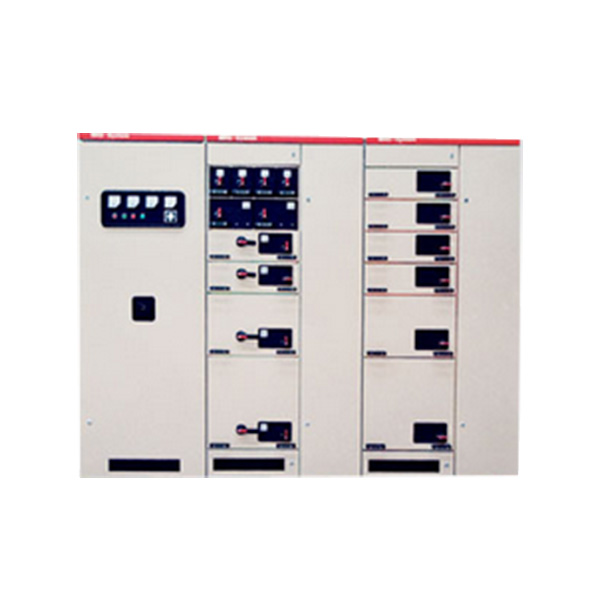

MNS-Ⅱ系统是采用标准模件由工厂组装的低压抽出式开关柜装置，符合IEC60439-1、GB7251.1、JB/T9661等低压电气标准。适应于交流50（60）Hz、额定工作电压≤660V、额定电流5500A以下的供配电系统中，作为电能分配、转换、控制和无功功率补偿之用。

MNS-Ⅱ低压开关柜包括固定技术和抽屉技术。骨架及内部安装件均可采用敷铝锌板加工；产品技术先进、性能可靠，已经广泛应用于电力、石油、化工、冶金、市政建设、建筑等领域。

二、主要结构特点：

1、骨架采用优质的冷扎钢板或进口的敷铝锌钢板折弯而成，按E=25MM 模数作为最小基本单位，用8.8级自攻锁紧螺钉，组装成各种柜形结构和功能单元。

1）设计紧凑：以较小的空间能容纳较多的功能单元。

2）结构通用性强，组装灵活：以25 mm为摸数的C型型材能满足各种结构形式、防护等级及使用环境的要求。

3）采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。以200余种组装件可以组成不同方案的柜架结构和抽屉单元。

2、防护等级

产品外壳防护等级：IP3X（标准型）、IP31、IP4X、IP43、*IP5X、*IP54（*因防护等级过高，应与制造商协商）

3、抽屉单元

抽出式开关柜宽度为1000、800和600；抽屉单元安装总高度为72E（E=25mm），每柜最多可装36个抽屉单元；双面操作柜最多可装72个抽屉单元。

抽屉单元有7种类型：8E/4、8E/2、8E、16E、24E

三、基本技术参数:
